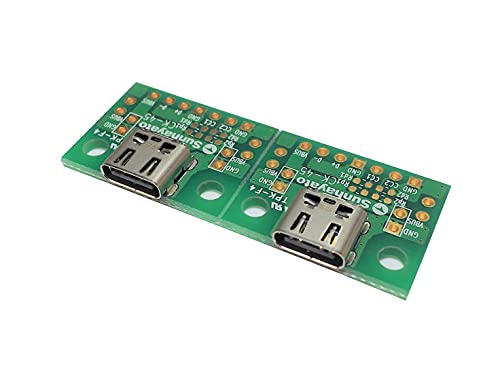

CK-45 USB Type-C コネクタ変換基板 サンハヤト
¥1,862
-/-/CK-45・パッケージ個数:1・寸法 ： 24.13×18.42mm材質・板厚 ： 両面・ガラスエポキシ（FR-4）1.6t仕上処理 ： スルーホール、金フラッシュ、レジスト、Vカット処理2枚続きコネクタ ： USB Type-C(ソケット メス型) 信号ラインはUSB2.0規格付属品 ： USB Type-Cコネクタ実装済み（ピンヘッダは付属していません）USB Type-C用コネクタを2.54mmピッチに変換します。
コネクタ実装済みです。
引き出す信号をUSB 2.0規格の4本(VBUS GND D+ D-)とCC1・CC2端子、GNDの計7本に限定し小型化しました。
VBUS GNDは、当社ブレッドボードの電源ラインに合わせたパターンから引き出すことも可能です。
CC1・CC2端子には、入出力方向の判別などに用いる抵抗(1608サイズ)も搭載できます。
コネクタ実装済みです。
引き出す信号をUSB 2.0規格の4本(VBUS GND D+ D-)とCC1・CC2端子、GNDの計7本に限定し小型化しました。
VBUS GNDは、当社ブレッドボードの電源ラインに合わせたパターンから引き出すことも可能です。
CC1・CC2端子には、入出力方向の判別などに用いる抵抗(1608サイズ)も搭載できます。
